型号
JCT
柜体类型

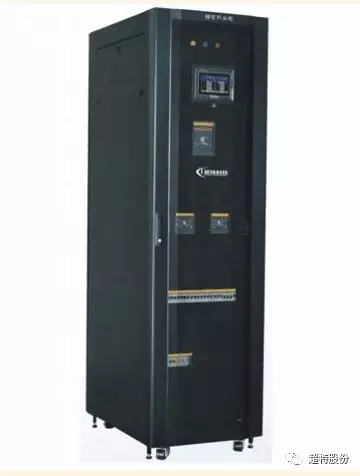

精密列头柜
关键元器件
施耐德、ABB等（可根据需要选配）
外观
前后网孔门，黑色
容量
40-630A
支路数量
1-126路（按单极微段开关计算）
显示界面
大屏幕触摸屏中文显示
PUE值
具备PUE值计算功能，可现场设置是否开放
触摸屏显示主电源信息
1：三相电压；2：三相电流；3：电源频率；4：有功功率；5：无功功率；6：视在功率；7：功率因素；8：基波有功；9：谐波有功；10：谐波 分量；11：三相不平衡度；12：负载百分比；13：总电量；14：柜内温湿 度；15：开关温度；16：三相电流、电压等趋势图；17：告警事件记录表
触摸屏显示支路信息
各支路负载百分比，各支路电流状态、开关温度、负载百分比、电量
主路报警信息
三相电压、三相电流、缺相、尖峰电压、电压拥塌、闪断、三相不平衡度、
柜内温湿度、开关温度、变压器温升等超限值报警；
现场编辑
支持各回路开关名称现场编辑，支持中文输入
支路报警信息
支路电流超限、开关状态异常、支路开关温升异常等
选配内容
支路电压、开关辅助触点、分励脱扣器、支路开关温度、隔离变压器
通讯方式
RS232/485或RJ45
短信、语音告警功能
可以选装短信、语音模块，实现短信、电话通知报警信息。
尺寸
600×1000×2000、800×800×2000（可根据用户需求选择非标尺寸）
重量
150-400KG
使用海拔
≤2000M（超出需要降容使用

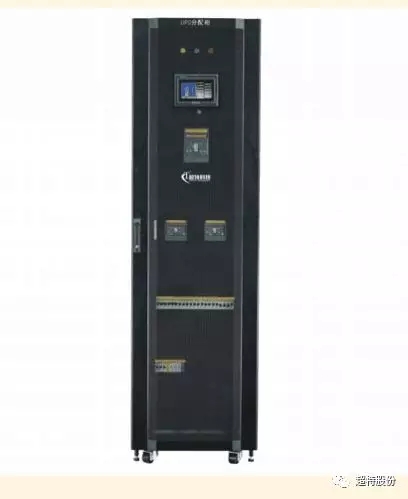

UPS分配柜
63-1600A
1：三相电压；2：三相电流；3：电源频率；4：有功功率；5：无功功率；
6：视在功率；7：功率因素；8：基波有功；9：谐波有功；10：谐波分量；
11：三相不平衡度；12：负载百分比；13：总电量；14:柜内温湿度；
15：开关温度；16：三相电流、电压等趋势图；17：告警事件记录表
各支路负载百分比，各支路电流状态、负载百份比、电量（选配）
三相电压、三相电流、缺相、尖峰电压、电压胡塌、闪断、三相不平衡度、柜内温湿 度、开关温度、变压器温升等超限值报警；
功能支持各回路开关名称现场编辑，支持中文输入
支路电流、电压超限、开关状态异常、支路开关温升异常等（选配）
≤2000M（超出需要降容使用）
市电动力柜（可按需加装ATS开关）
1：三相电压；2：三相电流；3电源频率；4有功功率；5无功功率；
6：视在功率；7：功率因素，基波有功；9：谐波有功；10：谐波分量；
11：三相不平衡度；12：负载百分比；13:总电量；14：柜内温湿度；
三相电庄、三相电流、缺相、尖峰电压、电压明塌、闪断、三相不平衡度、柜内温湿度
、开关温度、变压器温升等超限值报警；
勤能各回路开关名称现场编辑，支持中文输入
RS232/485串行接口或网络接口
800×1000×2000、800×800×2000（可根据用户需求选择非标尺寸）
