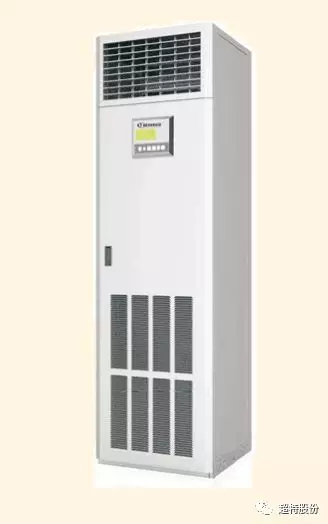

小型机房精密空调解决方案
类 型： 精密空调
产品特点：AT-DA系列小型机房专用空调是专为小型通讯机房、通信基站、3G基站等场所开发的专业精密空调设备，机组采用先进的设计理念， 通过焓差测试实验室严格的测试，具有高效节能、稳定长寿、专业智能、快速布置的使用特点，作为恒温恒湿环境的精密调控设备，满足通信行业各种环境调节需求。
小型计算机房
边际网机房、接入网机房
通信机房、3G机房
各类小型户外机房、微波、卫星地面
站大型机房局部热点处理
大风量、小焓差、高显热比专业设计
谷轮柔性涡旋压缩机确保高能效、高可靠性
蒸发器采用亲水铝箔，高效内螺纹管设计，耐腐蚀、长寿命、高效率
室外全调速风机可柔性调节换热量，冷凝压力控制器保证系统压力稳定，减少能耗
电极式加湿器，避免干烧的危险，能快速产生纯净蒸汽，具有自动清洗功能，检修时不停机
智能除湿保证除湿速度快、精度高
可以实现室外-40°C低温条件下开启制冷
机组全正面维护设计，不受安装环境限制，维护更方便
高品质制冷配件确保机组在各种条件下稳定运行，寿命10年以上
远程监控，提供Rs485、MODBUS、SUNRISE-PLUS、TCP/IP监控方式
连续稳定的温湿度环境是服务器正常工作的基础，由于环境异常造成的业务中断将会带来巨大的损失，精密空调的可靠性是维持环境温湿度的基础，超特科技始终将精密空调的可靠性作为设备的最高要求。

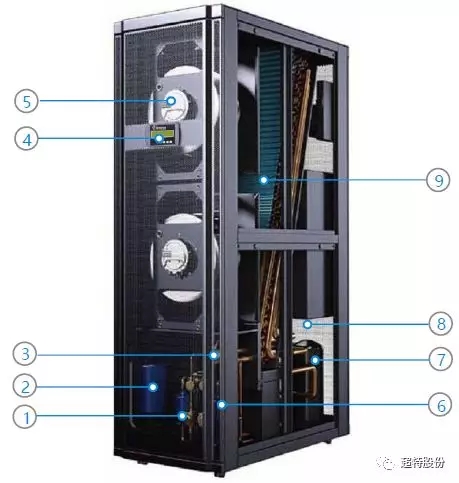

系统部件
——采用经过严格测试的高品质部件，如压缩机、干燥过滤器等。
控制系统
——具有自诊断和预警功能的控制系统；
——多种系统报警保护措施。
机组结构
——钢结构框架，优质钢材面板，面板内部贴隔音隔热防火保温棉。
AT-DA系列小型机房空调出厂前都预充制冷剂，标配5米内外机连接管。室内机与室外机采用截止阀连接，机组到现场可直接采用配管与内外机的截止阀连接，连管后进行排空，再连接电源即可开机运行,快捷方便。
——全正面维护，降低维护难度；
——周到定期售后服务。
AT-DA EC风机样本参数表
型号 |
| AT-DA | 81 | 81 | 121 |
制冷量1） |
|
|
| R22 |
| 总冷量 (27℃-50％RH) | kW | 8.0 | 8.0 | 13.2 |
总冷量 (24℃-50％RH) | kW | 7.5 | 7.5 | 12.5 |
显冷量 (24℃-50％RH) | kW | 6.8 | 6.8 | 11.3 |
压缩机 |
| 标准个数 | n.° | 1 | 1 | 1 |
消耗功率 1、2） | kW | 2.10 | 2.15 | 3.20 |
消耗电流 1、2） | A | 9.8 | 3.8 | 6.0 |
离心风机3） |
| 数量 | n.° | 1 | 1 | 1 |
风量 | m³/h | 2200 | 2200 | 3600 |
余压 | Pa | 75 | 75 | 75 |
EC风机消耗功率 | kW | 0.25 | 0.25 | 0.45 |
加冷量 2） |
| 最大蒸汽产量 | kg/h | 3 | 3 | 3 |
额定功率 | kW | 2.25 | 2.25 | 2.25 |
额定电流 | A | 10.2 | 3.4 | 3.4 |
电7℃量 2） |
| 额定功率 | kW | 3.00 | 3.00 | 4.00 |
级数 | n.° | 1 | 1 | 1 |
额定电流 | A | 13.6 | 4.5 | 6.1 |
噪声等级4） |
U/D型 | dB(A) | 54 | 54 | 55 |
尺寸一重量 |
| 长 | mm | 600 | 600 | 600 |
宽(厚) | mm | 570 | 570 | 570 |
高 | mm | 2000 | 2000 | 2000 |
重量 | kg | 156 | 160 | 185 |
电气参数 |
| 电源 |
| 220V-50Hz-1F+N+PE | 380V-50Hz-3F+N+PE |
满负荷电流 | A | 31.12 | 11.65 | 17.40 |
断路器规格 | A | 40 | 20 | 25 |
室内机电缆规格5) | mm2 | 3*10 | 5*4 | 5*6 |
室外机电缆规格 | mm2 | 3*1.5 | 3*1.5 | 3*1.5 |
标准冷凝器 | SCR | 12 | 12 | 19 |
|
|
|
|
|
|
|
1）制冷剂R22
2）回风条件：24℃－50％RH
3）标准送风压力和G4过滤网配置
4）声压级测试在距机组1m开阔地带
5）电缆规格仅供参考，如有其他需要请与超特科技公司联系
6）蒸汽加湿器、加热器规格可选，如有需要请与超特科技公司联系
7）如所需数据未在表中列出，请与超特科技公司联系
AT-DA 直联风机样本参数表
型号 |
| AT-DA | 41 | 61 | 81 | 81 | 91 | 121 |
制冷量1) |
|
|
|
|
| R22 |
| 总冷量 (27℃-50％RH) | kW | 4.4 | 6.6 | 8.0 | 8.0 | 10.1 | 13.2 |
总冷量 (24℃-50％RH) | kW | 4.2 | 6.2 | 7.5 | 7.5 | 9.5 | 12.5 |
显冷量 (24℃-50％RH) | kW | 3.8 | 5.7 | 6.8 | 6.8 | 8.7 | 11.3 |
压缩机 |
| 标准个数 | n.° | 1 | 1 | 1 | 1 | 1 | 1 |
消耗功率 1、2） | kW | 1.20 | 1.75 | 2.10 | 2.15 | 2.70 | 3.20 |
消耗电流 1、2） | A | 5.7 | 8.1 | 9.8 | 3.8 | 5.0 | 6.0 |
离心风机3） |
| 数量 | n.° | 1 | 1 | 1 | 1 | 1 | 1 |
风量 | m³/h | 1400 | 1800 | 2200 | 2200 | 2800 | 3600 |
余压 | Pa | 75 | 75 | 75 | 75 | 75 | 75 |
直联风机消耗功率 | kW | 0.35 | 0.35 | 0.40 | 0.40 | 0.55 | 0.60 |
加冷量 (2） |
| 最大蒸汽产量 | kg/h | 3 | 3 | 3 | 3 | 3 | 3 |
额定功率 | kW | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 |
额定电流） | A | 10.2 | 10.2 | 10.2 | 3.4 | 3.4 | 3.4 |
电加热器（选件） |
| 额定功率 | kW | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 4.00 |
级数 | n.° | 1 | 1 | 1 | 1 | 1 | 1 |
额定电流 | A | 13.6 | 13.6 | 13.6 | 4.5 | 4.5 | 6.1 |
噪声等级4) |
U/D型 | dB(A) | 54 | 54 | 54 | 54 | 54 | 55 |
尺寸一重量 |
| 长 | mm | 600 | 600 | 600 | 600 | 600 | 600 |
宽(厚） | mm | 500 | 500 | 570 | 570 | 570 | 570 |
高 | mm | 1700 | 1700 | 2000 | 2000 | 2000 | 2000 |
重量 | kg | 135 | 140 | 156 | 160 | 170 | 185 |
电气参数 |
| 电源 |
| 220V-50Hz-1F+N+PE | 380V-50Hz-3F+N+PE |
满负荷电流 | A | 25.03 | 28.39 | 31.12 | 11.65 | 14.38 | 17.40 |
断路器规格 | A | 40 | 40 | 40 | 20 | 20 | 25 |
室内机电缆规格5） | mm2 | 3*6 | 3*10 | 3*10 | 5*4 | 5*4 | 5*6 |
室外机电缆规格 | mm2 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 |
标准冷凝器 | SCR | 6 | 8 | 12 | 12 | 14 | 19 |
|
|
|
|
|
|
|
|
|
|
1）制冷剂R22
2）回风条件：24℃－50％RH
3）标准送风压力和G4过滤网配置
4）声压级测试在距机组1m开阔地带
5）电缆规格仅供参考，如有其他需要请与超特科技公司联系
6）蒸汽加湿器、加热器规格可选，如有需要请与超特科技公司联系
7）如所需数据未在表中列出，请与超特科技公司联系

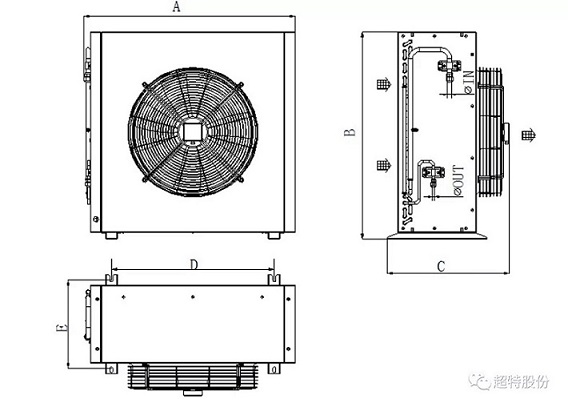

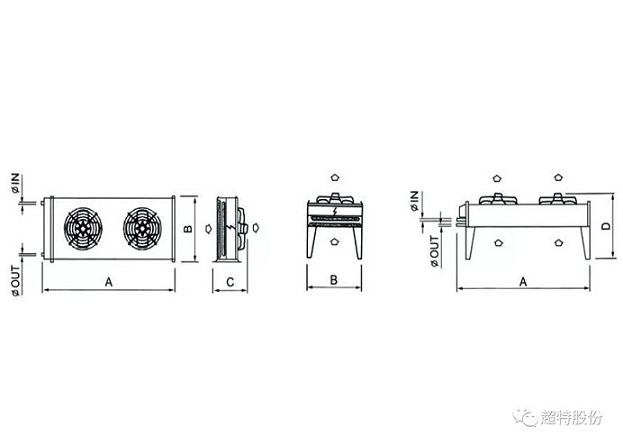

AT-DA冷凝器参数
型号 | 风机 | 外形尺寸 | 噪音 | 电源 | 重量 |
| 风量 | 数量 | 直径 | 功率 | A | B | C | D | E | 接管(IN/OUT) |
|
|
|
| m³/h | n. ° | mm | Kw | mm | mm | mm | mm | mm | mm | dB(A) | V | kg |
SCR6 | 2865 | 1 | 400 | 0.15 | 625 | 595 | 465 | 442 | 340 | 12.7/9.52 | 52 | 220V-50Hz-1F+N+PE | 26 |
SCR8 | 3050 | 1 | 400 | 0.15 | 655 | 696 | 465 | 472 | 340 | 12.7/9.52 | 53 | 220V-50Hz-1F+N+PE | 29 |
SCR12 | 4200 | 1 | 450 | 0.25 | 806 | 798 | 465 | 622 | 340 | 15.88/9.52 | 54 | 220V-50Hz-1F+N+PE | 38 |
SCR14 | 4200 | 1 | 450 | 0.25 | 906 | 900 | 465 | 722 | 340 | 15.88/12.7 | 54 | 220V-50Hz-1F+N+PE | 43 |
SCR19 | 5600 | 2 | 450 | 0.40 | 1246 | 696 | 465 | 1062 | 340 | 15.88/12.7 | 56 | 220V-50Hz-1F+N+PE | 47 |
注：1. 声压级测试为开阔区域10m自用区域；
2. 如所需数据未在表中列出，请与超特科技公司联系

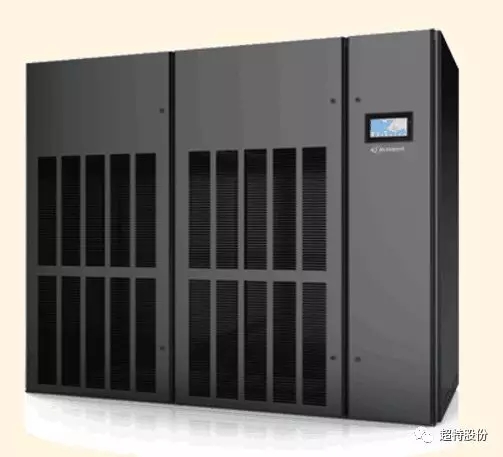

风冷型机房空调解决方案
类 型： 精密空调
产品特点：AT-CA系列机组适用于：中、大型计算机机房、数据中心、通讯中心、UPS电源室、精密实验室、工业控制室。
AT-CA机组采用进口品牌压缩机和名牌优质部件，确保整机发挥最高效能；高显热比设计，机组显热比高于90%；标准产品能效比（EER）高于3.0，可根据客户需求提供能效比（EER）高于3.6的定制产品。
AT-CA系列有多种型号与送风方式以及冷媒可供您选择，满足您不同的环境需求。

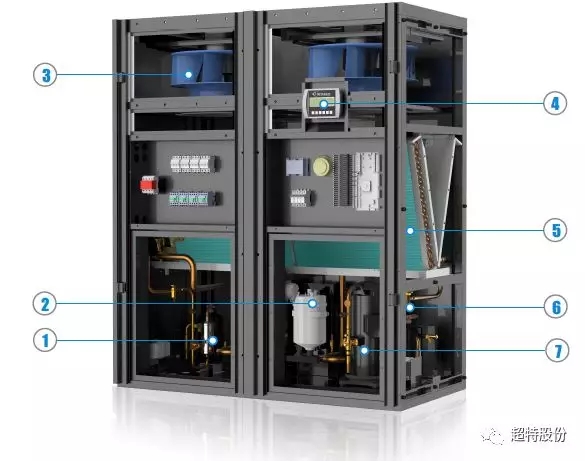

连续稳定的温湿度环境是服务器正常工作的基础，由于环境异常造成的业务中断将会带来巨大的损失，精密空调的可靠性是维持环境温湿度的基础，超特科技始终将精密空调的可靠性作为设备的最高要求。
——采用经过严格测试的高品质部件，如压缩机、干燥过滤器等控制系统
——具有自诊断和预警功能的控制系统；
——多种系统报警保护措施。
——钢结构框架，优质钢材面板，面板内部贴隔、干燥过滤器等。
——可正面维护，降低维护难度；
——周到定期售后服务。
制作：新一代EC风机采用航空级复合材料制作，3D一次成型。
设计：新一代EC风机采用优良的空气动力学设计保证高效率，快速调节，低噪声。
配合：结合超特科技精密空调控制调节，为机房提供最佳的气流流量以及最佳的运行条件。
安装：下送风机组可根据现场的地板高度灵活选择EC风机下沉和半下沉或者不下沉的安装方式。
对于标准机组运行模式，采用风机全开设置。增加风机节能运行管理功能，在单机控制系统中，可对于风机运行模式进行人工设置，便于设备运行节能。对于群控系统，机组运行管理可根据群控状态或温湿度监控状态对风机运行进行节能管理，减少不必要的能量消耗。使系统运行更合理，更节能。
优质性能
工作环境 | 工作电压与频率：380V ± 10% 50 ± 3HZ 温度范围：-40 ~ 50℃ |
风量 | 5000 - 29500 m3/h |
冷量范围 | 17 - 103 kW |
能效比 | EER值：≥3.0 |
显热比 | 0.91 - 0.94 |
机外静压 | 20 - 300Pa |
温度控制 | 17 - 32℃ ± 1℃ (最高可达 ± 0.5℃) |
湿度控制 | 30 - 80% ± 5%（最高可达 ± 2%） |
滤网等级 | G4以上 |
保护功能 | 系统可选配相序保护、过欠压保护、防雷保护、漏水保护等，保证机组在无人值守时正常工作 |
监控功能 | RS-485通讯串口、MODBUS、SUNRISE-PLUS通讯协议（选配TCP/IP接口） |
室内机噪音 | 55- 69dB(A) |
室外机噪音 | 45- 60dB(A) |
IP等级 | IP54(外机)，IP20（内机） |
绝缘等级 | F级 |
防火等级 | A级 |
安全装置 | 可选配漏水报警、烟感报警、火灾报警 |
信息化界面 |
A) 显示规格：标配240×64像素大屏幕液晶显示器，4行×30列全中文图形显示,可选配彩色触控屏B)显示内容：1. 机组实时运行状态 2. 自动维护提示、故障诊断、部件告警信息等 3. 图形显示的温湿度曲线、所有部件输出状态及部件运行计时 C) 信息记录时间： 1. 整机及部件运行时间； 2. 500条历史告警记录 |
其他特点 | 高效节能机组EER大于3.6多种送回风温度控制方式 变设定点控制 |

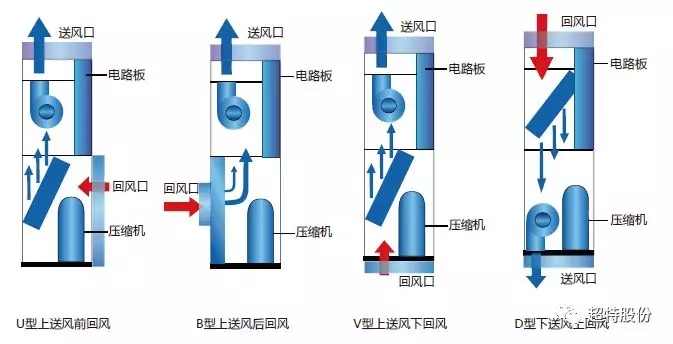

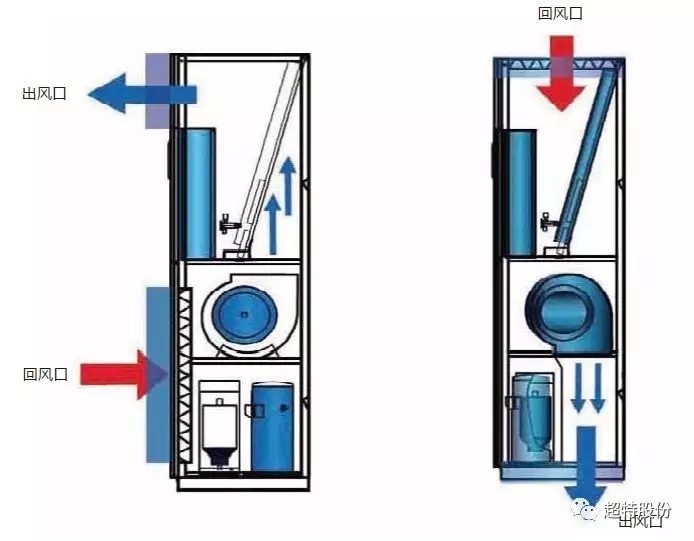

单系统上送风机组——皮带/EC风机系列
型号 | 171 | 201 | 251 | 301 | 351 | 401 | 451 | 501 |
制冷量1） |
|
|
|
| R22 |
| 总冷量（24℃-50%RH） | kW | 17.0 | 20.0 | 25.0 | 30.2 | 35.0 | 40.2 | 46.1 | 51.5 |
显冷量（24℃-50%RH） | kW | 15.5 | 18.2 | 22.4 | 27.5 | 31.7 | 36.5 | 41.7 | 46.4 |
总冷量（22℃-50%RH） | kW | 16.0 | 19.2 | 23.8 | 28.7 | 33.3 | 38.2 | 43.8 | 48.7 |
显冷量（22℃-50%RH） | kW | 15.0 | 18.0 | 21.8 | 26.9 | 30.8 | 36.0 | 40.5 | 44.9 |
涡旋式压缩机 |
| 标准个数 | n.° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
消耗功率1）2） | kW | 3.9 | 4.8 | 6.1 | 7.2 | 8.2 | 9.4 | 10.9 | 12.4 |
消耗电流1）2） | A | 7.6 | 9.1 | 11.6 | 13.5 | 15.6 | 17.8 | 20.6 | 23.4 |
制冷量R410A 3） |
| 总冷量（24℃-50%RH） | kW | 17.3 | 20.3 | 25.4 | 30.7 | 35.2 | 40.8 | 46.8 | 52.1 |
显冷量（24℃-50%RH） | kW | 15.7 | 18.7 | 23.1 | 28.2 | 32.4 | 37.6 | 42.6 | 47.4 |
总冷量（22℃-50%RH） | kW | 16.3 | 19.5 | 24.1 | 29.2 | 33.4 | 38.8 | 44.5 | 49.5 |
显冷量（22℃-50%RH） | kW | 15.3 | 18.1 | 22.4 | 27.5 | 31.4 | 36.6 | 41.3 | 46.0 |
涡旋式压缩机 |
| 标准个数 | n.° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
消耗功率3）4） | kW | 3.9 | 4.7 | 6.0 | 7.3 | 8.1 | 9.2 | 10.9 | 12.3 |
消耗电流3）4) | A | 7.4 | 8.9 | 11.4 | 13.6 | 15.4 | 17.4 | 20.6 | 23.2 |
离心风机5） |
| 数量 | n.° | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
风量 | m³/h | 5000 | 6500 | 7500 | 9000 | 10200 | 12500 | 14000 | 15000 |
余压 | Pa | 20—300 |
皮带风机消耗功率 | kW | 1.4 | 1.9 | 2.3 | 2.6 | 2.8 | 3.8 | 3.9 | 4.4 |
EC风机消耗功率 | kW | 0.9 | 1.0 | 1.2 | 1.4 | 1.8 | 2.3 | 2.5 | 2.7 |
蒸汽加湿器 |
| 最大蒸汽产量 | kg/h | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 13 |
额定功率 | kW | 3.75 | 3.75 | 3.75 | 3.75 | 3.75 | 3.75 | 3.75 | 9.75 |
额定电流 | A | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 15 |
电加热器 |
| 额定功率 | kW | 6 | 6 | 6 | 6 | 6 | 9 | 9 | 9 |
级数 | n.° | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
额定电流 | A | 9.1 | 9.1 | 9.1 | 9.1 | 9.1 | 13.7 | 13.7 | 13.7 |
噪声等级6) |
| U、V型 | dB(A) | 54 | 56 | 57 | 59 | 61 | 60 | 61 | 62 |
B型 | dB(A) | 53 | 55 | 56 | 58 | 60 | 59 | 60 | 61 |
尺寸——重量 |
| 长 | mm | 850 | 850 | 850 | 850 | 850 | 1700 | 1700 | 1700 |
宽 | mm | 890 | 890 | 890 | 890 | 890 | 890 | 890 | 890 |
高 | mm | 1980 | 1980 | 1980 | 1980 | 1980 | 1980 | 1980 | 1980 |
重量 | kg | 312 | 325 | 340 | 355 | 370 | 533 | 545 | 556 |
电气参数 |
| 输入电源 | 380V-50Hz-3F+N+PE |
满负荷电流 | A | 22.5 | 25.1 | 34.8 | 37.8 | 39.7 | 51.8 | 55.7 | 60.3 |
断路器规格 | A | 32 | 32 | 50 | 50 | 50 | 63 | 80 | 80 |
室内机电缆7) | mm2 | 5*6 | 5*6 | 4*10+1*6 | 4*10+1*6 | 4*10+1*6 | 4*10+1*6 | 4*16+1*10 | 4*16+1*10 |
室外机电缆 | mm2 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 |
风冷冷凝器 |
| R22 | RCS | 24 | 29 | 35 | 45 | 52 | 58 | 66 | 74 |
R410A | RCS..A | 24 | 29 | 35 | 45 | 52 | 58 | 66 | 74 |
1 ) 制冷剂R22
2 ) 回风条件：24℃－50％RH，R22压缩机
3 ) 制冷剂R410A
4 ) 回风条件：24℃－50％RH，R410A压缩机
5 ) 标准送风压力和G4过滤网配置
6 ) 声级测试在距机组1m开阔地带
7）电缆规格仅供参考，如有其他需要请与超特科技公司联系
8）蒸汽加湿器、加热器规格可选，如有需要请与超特科技公司联系
9）如所需数据未在表中列出，请与超特科技公司联系
单系统下送风机组——皮带/EC风机系列
型号 | 171 | 201 | 251 | 301 | 351 | 401 | 451 | 501 |
制冷量 1） |
|
|
|
| R22 |
| 总冷量（24℃-50%RH） | kW | 17.0 | 20.0 | 25.1 | 30.4 | 35.2 | 40.4 | 46.3 | 51.6 |
显冷量（24℃-50%RH） | kW | 15.5 | 18.3 | 22.7 | 27.8 | 32.0 | 36.7 | 42.0 | 46.8 |
总冷量（22℃-50%RH） | kW | 16.0 | 19.1 | 23.9 | 28.9 | 33.4 | 38.4 | 44.0 | 49.0 |
显冷量（22℃-50%RH） | kW | 15.0 | 18.0 | 22.0 | 27.2 | 30.9 | 36.1 | 40.7 | 45.1 |
涡旋式压缩机 |
| 标准个数 | n.° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
消耗功率1）2） | kW | 3.9 | 4.8 | 6.1 | 7.2 | 8.2 | 9.4 | 10.9 | 12.4 |
消耗电流1）2） | A | 7.6 | 9.1 | 11.6 | 13.5 | 15.6 | 17.8 | 20.6 | 23.4 |
制冷量R410A 3） |
| 总冷量（24℃-50%RH） | kW | 17.2 | 20.3 | 25.5 | 30.8 | 35.4 | 40.9 | 47.0 | 52.2 |
显冷量（24℃-50%RH） | kW | 15.8 | 18.7 | 23.4 | 28.4 | 32.7 | 37.8 | 43.0 | 47.7 |
总冷量（22℃-50%RH） | kW | 16.2 | 19.4 | 24.2 | 29.3 | 33.6 | 38.9 | 44.7 | 49.6 |
显冷量（22℃-50%RH） | kW | 15.1 | 18.2 | 22.7 | 27.4 | 31.7 | 36.6 | 41.6 | 46.2 |
涡旋式压缩机 |
| 标准个数 | n.° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
消耗功率3）4） | kW | 3.9 | 4.7 | 6.0 | 7.3 | 8.1 | 9.2 | 10.9 | 12.3 |
消耗电流3）4) | A | 7.4 | 8.9 | 11.4 | 13.6 | 15.4 | 17.4 | 20.6 | 23.2 |
离心风机5） |
| 数量 | n.° | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
风量 | m³/h | 5000 | 6500 | 7500 | 9000 | 10200 | 12500 | 14000 | 15000 |
余压 | Pa | 20—300 |
皮带风机消耗功率 | kW | 1.4 | 1.9 | 2.2 | 2.6 | 2.7 | 3.6 | 3.7 | 4.2 |
EC风机消耗功率 | kW | 0.9 | 1.0 | 1.1 | 1.3 | 1.7 | 1.9 | 2.1 | 2.5 |
蒸汽加湿器 |
| 最大蒸汽产量 | kg/h | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 13 |
额定功率 | kW | 3.75 | 3.75 | 3.75 | 3.75 | 3.75 | 3.75 | 3.75 | 9.75 |
额定电流 | A | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 15 |
电加热器 |
| 额定功率 | kW | 6 | 6 | 6 | 6 | 6 | 9 | 9 | 9 |
级数 | n.° | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
额定电流 | A | 9.1 | 9.1 | 9.1 | 9.1 | 9.1 | 13.7 | 13.7 | 13.7 |
噪声等级6) |
D型 | dB(A) | 53 | 55 | 56 | 58 | 60 | 59 | 60 | 62 |
尺寸——重量 |
| 长 | mm | 850 | 850 | 850 | 850 | 850 | 1700 | 1700 | 1700 |
宽 | mm | 890 | 890 | 890 | 890 | 890 | 890 | 890 | 890 |
高 | mm | 1980 | 1980 | 1980 | 1980 | 1980 | 1980 | 1980 | 1980 |
重量 | kg | 288 | 296 | 310 | 327 | 340 | 495 | 508 | 516 |
电气参数 |
| 输入电源 | 380V-50Hz-3F+N+PE |
满负荷电流 | A | 22.5 | 25.1 | 34.8 | 37.8 | 41.9 | 55 | 56.8 | 62.8 |
断路器规格 | A | 32 | 32 | 50 | 50 | 50 | 80 | 80 | 80 |
室内机电缆7） | mm2 | 5*6 | 5*6 | 4*10+1*6 | 4*10+1*6 | 4*10+1*6 | 4*10+1*6 | 4*16+1*10 | 4*16+1*10 |
室外机电缆 | mm2 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 |
风冷冷凝器 |
| R22 | RCS | 24 | 29 | 35 | 45 | 52 | 58 | 66 | 74 |
R410A | RCS..A | 24 | 29 | 35 | 45 | 52 | 58 | 66 | 74 |
1 ) 制冷剂R22
2 ) 回风条件：24℃－50％RH，R22压缩机
3 ) 制冷剂R410A
4 ) 回风条件：24℃－50％RH，R410A压缩机
5 ) 标准送风压力和G4过滤网配置
6 ) 声级测试在距机组1m开阔地带
7）电缆规格仅供参考，如有其他需要请与超特科技公司联系
8）蒸汽加湿器、加热器规格可选，如有需要请与超特科技公司联系
9）如所需数据未在表中列出，请与超特科技公司联系
双系统上送风机组——皮带/EC风机系列
型号 | 272 | 302 | 362 | 402 | 452 | 502 |
制冷量 1） |
|
|
| R22 |
| 总冷量（24℃-50%RH） | kW | 26.6 | 30.6 | 35.2 | 41.0 | 46.4 | 51.3 |
显冷量（24℃-50%RH） | kW | 24.1 | 27.6 | 32.0 | 36.9 | 42.2 | 46.8 |
总冷量（22℃-50%RH） | kW | 25.3 | 29.1 | 33.4 | 39.0 | 44.1 | 48.7 |
显冷量（22℃-50%RH） | kW | 23.4 | 26.8 | 31.1 | 35.8 | 41.0 | 45.4 |
涡旋式压缩机 |
| 标准个数 | n.° | 2 | 2 | 2 | 2 | 2 | 2 |
消耗功率1）2） | kW | 6.4 | 7.4 | 8.4 | 9.7 | 11.1 | 12.2 |
消耗电流1）2） | A | 12.1 | 14.1 | 16.0 | 18.1 | 21.0 | 23.2 |
制冷量R410A 3） |
| 总冷量（24℃-50%RH） | kW | 26.8 | 31.1 | 35.3 | 41.6 | 46.8 | 51.6 |
显冷量（24℃-50%RH） | kW | 24.5 | 28.3 | 32.5 | 37.8 | 42.7 | 47.4 |
总冷量（22℃-50%RH） | kW | 25.5 | 29.5 | 33.5 | 39.5 | 44.5 | 49.0 |
显冷量（22℃-50%RH） | kW | 24.0 | 27.4 | 31.6 | 36.3 | 41.6 | 46.1 |
涡旋式压缩机 |
| 标准个数 | n.° | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
消耗功率3）4） | kW | 6.2 | 7.3 | 8.3 | 9.6 | 10.9 | 12.2 |
消耗电流3）4） | A | 11.7 | 13.8 | 16.0 | 18.0 | 20.7 | 23.4 |
离心风机5） |
| 数量 | n.° | 1 | 1 | 1 | 2 | 2 | 2 |
风量 | m³/h | 7800 | 9000 | 10200 | 12500 | 14000 | 15000 |
余压 | Pa | 20—300 |
皮带风机消耗功率 | kW | 2.4 | 2.6 | 2.8 | 3.5 | 3.9 | 4.6 |
EC风机消耗功率 | kW | 1.2 | 1.4 | 1.7 | 2.3 | 2.5 | 2.7 |
蒸汽加湿器 |
| 最大蒸汽产量 | kg/h | 5 | 5 | 5 | 5 | 5 | 13 |
额定功率 | kW | 3.75 | 3.75 | 3.75 | 3.75 | 3.75 | 9.75 |
额定电流 | A | 6 | 6 | 6 | 6 | 6 | 15 |
电加热器 |
| 额定功率 | kW | 6 | 6 | 6 | 9 | 9 | 9 |
级数 | n.° | 1 | 1 | 1 | 2 | 2 | 2 |
额定电流 | A | 9.1 | 9.1 | 9.1 | 13.7 | 13.7 | 13.7 |
噪声等级6) |
| U、V型 | dB(A) | 57 | 59 | 61 | 60 | 61 | 63 |
B型 | dB(A) | 56 | 58 | 60 | 59 | 60 | 62 |
尺寸——重量 |
| 长 | mm | 1400 | 1400 | 1400 | 1700 | 1700 | 1700 |
宽 | mm | 890 | 890 | 890 | 890 | 890 | 890 |
高 | mm | 1980 | 1980 | 1980 | 1980 | 1980 | 1980 |
重量 | kg | 396 | 415 | 435 | 563 | 575 | 604 |
电气参数 |
| 输入电源 | 380V-50Hz-3F+N+PE |
满负荷电流 | A | 34.2 | 37.2 | 39.5 | 52.6 | 56.3 | 60.6 |
断路器规格 | A | 50 | 40 | 50 | 63 | 80 | 80 |
室内机电缆7） | mm2 | 4*10+1*6 | 4*10+1*6 | 4*10+1*6 | 4*10+1*6 | 4*16+1*10 | 4*16+1*10 |
室外机电缆 | mm2 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 |
风冷冷凝器 |
| R22 | RCS | 2*19 | 2*24 | 2*26 | 2*29 | 2*29 | 2*35 |
R410A | RCS..A | 2*19 | 2*24 | 2*26 | 2*29 | 2*29 | 2*35 |
1 ) 制冷剂R22
2 ) 回风条件：24℃－50％RH，R22压缩机
3 ) 制冷剂R410A
4 ) 回风条件：24℃－50％RH，R410A压缩机
5 ) 标准送风压力和G4过滤网配置
6 ) 声级测试在距机组1m开阔地带
7）电缆规格仅供参考，如有其他需要请与超特科技公司联系
8）蒸汽加湿器、加热器规格可选，如有需要请与超特科技公司联系
9）如所需数据未在表中列出，请与超特科技公司联系
双系统上送风机组——皮带/EC风机系列
型号 | 602 | 702 | 802 | 902 | 1002 |
制冷量 1） |
|
|
| R22 |
| 总冷量（24℃-50%RH） | kW | 60.1 | 70.1 | 80.2 | 90.1 | 102.0 |
显冷量（24℃-50%RH） | kW | 54.9 | 64.1 | 72.7 | 81.7 | 92.7 |
总冷量（22℃-50%RH） | kW | 57.1 | 66.6 | 76.2 | 85.6 | 96.9 |
显冷量（22℃-50%RH） | kW | 53.3 | 62.2 | 70.6 | 79.3 | 90.0 |
涡旋式压缩机 |
| 标准个数 | n.° | 2 | 2 | 2 | 2 | 2 |
消耗功率1）2） | kW | 14.4 | 16.4 | 18.8 | 21.7 | 24.8 |
消耗电流1）2） | 27.0 | 31.2 | 35.6 | 41.0 | 46.8 |
A制冷量R410A 3） |
| 总冷量（24℃-50%RH） | kW | 60.5 | 70.2 | 80.6 | 90.2 | 102.5 |
显冷量（24℃-50%RH） | kW | 55.5 | 64.7 | 73.6 | 82.3 | 93.5 |
总冷量（22℃-50%RH） | kW | 57.5 | 66.7 | 76.6 | 85.7 | 97.4 |
显冷量（22℃-50%RH） | kW | 54.1 | 62.5 | 71.6 | 80.4 | 91.9 |
涡旋式压缩机 |
| 标准个数 | n.° | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
消耗功率3）4） | kW | 14.3 | 16.3 | 18.6 | 21.4 | 24.7 |
消耗电流3）4） | A | 26.8 | 31.2 | 35.2 | 40.4 | 46.6 |
离心风机5） |
| 数量 | n.° | 2 | 2 | 3 | 3 | 3 |
风量 | m³/h | 17500 | 20200 | 23500 | 26000 | 29500 |
余压 | Pa | 20—300 |
皮带风机消耗功率 | kW | 5.1 | 5.8 | 7.0 | 7.6 | 8.4 |
EC风机消耗功率 | kW | 3.3 | 3.8 | 4.1 | 4.4 | 4.6 |
蒸汽加湿器 |
| 最大蒸汽产量 | kg/h | 13 | 13 | 13 | 13 | 13 |
额定功率 | kW | 9.75 | 9.75 | 9.75 | 9.75 | 9.75 |
额定电流 | A | 15 | 15 | 15 | 15 | 15 |
电加热器 |
| 额定功率 | kW | 9 | 9 | 12 | 12 | 12 |
级数 | n.° | 2 | 2 | 3 | 3 | 3 |
额定电流 | A | 13.7 | 13.7 | 18.2 | 18.2 | 18.2 |
噪声等级6) |
| U、V型 | dB(A) | 64 | 65 | 65 | 66 | 67 |
B型 | dB(A) | 63 | 64 | 64 | 65 | 66 |
尺寸——重量 |
| 长 | mm | 1700 | 1700 | 2550 | 2550 | 2550 |
宽 | mm | 890 | 890 | 890 | 890 | 890 |
高 | mm | 1980 | 1980 | 1980 | 1980 | 1980 |
重量 | kg | 625 | 645 | 856 | 876 | 896 |
电气参数 |
| 输入电源 | 380V-50Hz-3F+N+PE |
满负荷电流 | A | 66.5 | 74.8 | 89.6 | 97.2 | 105.3 |
断路器规格 | A | 100 | 100 | 125 | 125 | 150 |
室内机电缆7） | mm2 | 4*16+1*10 | 3*25+2*16 | 3*35+2*16 | 3*50+2*25 | 3*50+2*25 |
室外机电缆 | mm2 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 |
风冷冷凝器 |
| R22 | RCS | 2*45 | 2*52 | 2*58 | 2*66 | 2*74 |
R410A | RCS..A | 2*45 | 2*52 | 2*58 | 2*66 | 2*74 |
|
|
|
|
|
|
|
|
|
1 ) 制冷剂R22
2 ) 回风条件：24℃－50％RH，R22压缩机
3 ) 制冷剂R410A
4 ) 回风条件：24℃－50％RH，R410A压缩机
5 ) 标准送风压力和G4过滤网配置
6 ) 声级测试在距机组1m开阔地带
7）电缆规格仅供参考，如有其他需要请与超特科技公司联系
8）蒸汽加湿器、加热器规格可选，如有需要请与超特科技公司联系
9）如所需数据未在表中列出，请与超特科技公司联系
高密散热机房空调解决方案
类 型： 精密空调

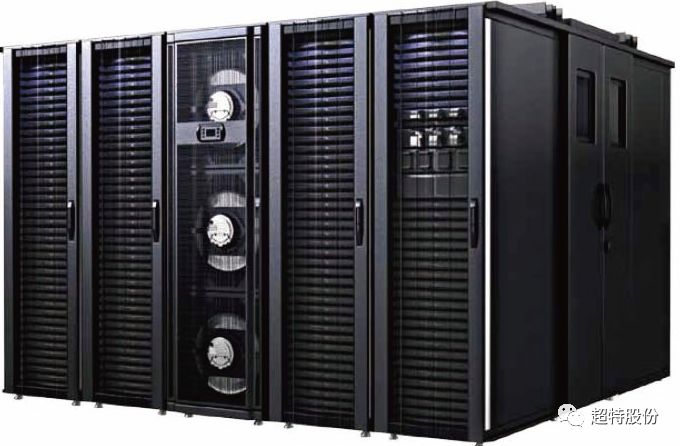

产品特点： 超特科技AT-I系列空调是为高密度机柜特定制冷需求度身定制的列间空调，适合多种不同的用户安装条件及制冷密度需求。AT-I系列机组可提供直膨型（风冷、水冷、乙二醇）冷却及冷冻水型解决方案。
超特科技AT-I系列空调是为高密度机柜特定制冷需求度身定制的列间空调，适合多种不同的用户安装条件及制冷密度需求。AT-I系列机组可提供直膨型（风冷、水冷、乙二醇）冷却及冷冻水型解决方案。
AT-I系列机组可根据检测负荷变化，调节机组部件运行状态，及时调整输出冷量，适配服务器需求。
AT-I系列机组可针对性的解决动态热负荷、空间限制、无高架地板等用户关心的现场问题
直膨型DX机组单机制冷量范围：10-40KW
冷冻水型机组单机制冷量范围： 20-65KW
快速反应：
贴近热源制冷，实时监控热负载变化，快速调整制冷输出，适配负载需求；
水平送风：
利用机柜前后空间进行送回风，不依赖地板静压箱或风管进行送风；
多种气流组织形式：
通道开放式、冷通道封闭式、热通道封闭式、机柜密闭式，送风距离短，降低气流输送功耗；
热拔插EC风机：
风量可在0-100%调节的EC风机采用安全的热拔插方式，维护工作可不间断进行；
多重温度监测：
机组可配置多组温度传感器，可实时监测空调或服务器机柜不同位置的温度，确保最佳制冷效果；
灵活兼容：
机组具备上、下走线、走管等接口，方便用户依据现场条件选取灵活走管、布线方式；提供外观及尺寸定制服务，保证机组外观和服务器机柜协调美观；可任意布置与机柜排列中间或两端，达成理想制冷效果；
多种通讯监控接口：
机组可提供RS485接口，选配网络接口；
完善的温度、湿度控制：
功能强大的AT-I系列列间空调可提供服务器机柜完善的温度、湿度控制，空气洁净控制及设备系统管理，保证您的数据中心始终处于优良运行状态。

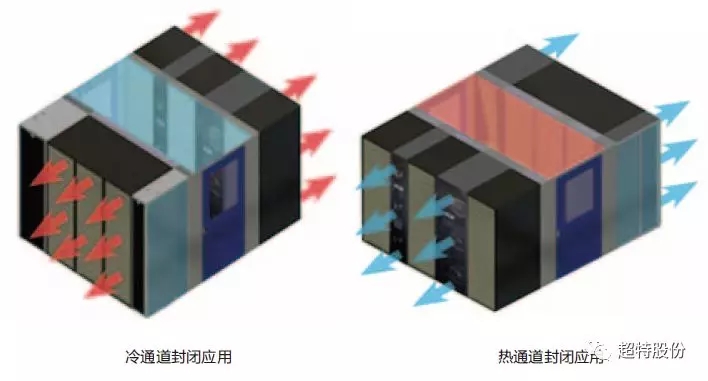

这是一个模块化和可拓展的系统,可以用来分隔冷热通道以增加冷却效率。它可以防止机器后面消散的热空气在前面被吸收。
通道控制系统提供了以下3种类型的配置：
——列间空调热通道应用
——列间空调冷通道应用
——冷通道封闭组件
制作：

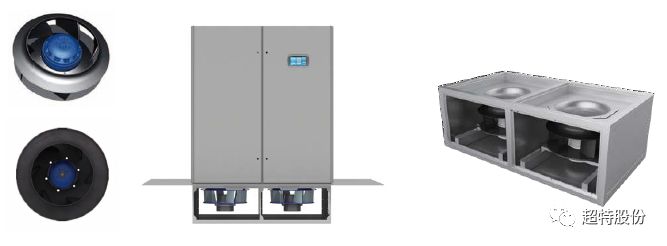

新一代EC风机采用航空级复合材料制作，3D一次成型。
设计：
新一代EC风机采用优良的空气动力学设计保证高效率，快速调节，低噪声。
配合：
结合超特科技精密空调控制调节，为机房提供好的气流流量以及好的运行条件。
优质特性：
机组采用高性能EC风机，风机采用热擦拔连接，具备盲插功能，风机分 组控制，可以带故障运行及检修；机组可以根据服务器负荷变化自动调节运行参数，以与服务器即时散热量相匹配，其中风冷机组具有25%-100%的负荷无极调节能力，冷冻水机组具有0-100%的负荷无极调节能力；机组可配置多组回风温度传感器，且可同时监控6个以上的服务器的出风温度。

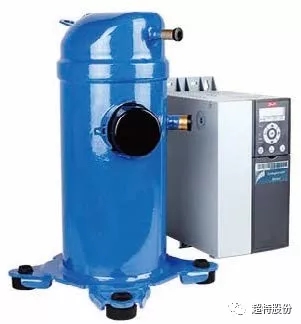

通过对变频压缩机的应用，帮助DX列间空调机组实现效能提升：
——有效减少起停；
——温度控制更加准确；
——同时与定速压缩机相比，有效的减少冲击电流和启停噪声的影响;
——特别针对负荷变化较大的机房效果更加显著。

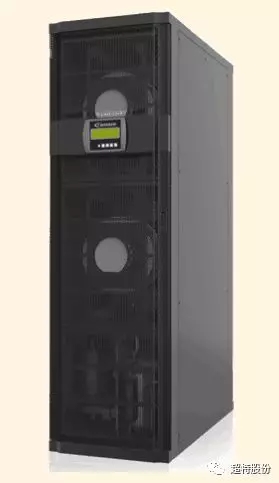

AT-I系列机 风冷机组
型号 | AT-I101IBE3-R-H | AT-I201IBE3-R-H | AT-I201IBE6 | AT-I301IBE6 | AT-I401IBE6 | AT-I322IBE6 | AT-I402IBE6 |
制冷量 1） |
|
|
|
| R22 |
| 总冷量(38℃-20％RH) | kW | 10.60 | 21.25 | 21.75 | 30.60 | 40.30 | 32.10 | 40.82 |
显冷量(38℃-20％RH) | kW | 10.60 | 21.25 | 21.75 | 30.60 | 40.30 | 32.10 | 40.82 |
涡旋压缩机 |
| 标准个数 | n.° | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
消耗功率1） | kW | 2.40 | 4.80 | 4.81 | 7.30 | 9.35 | 7.80 | 9.40 |
消耗电流1） | A | 4.60 | 9.10 | 9.15 | 13.65 | 17.60 | 14.60 | 17.80 |
风机 |
| 数量 | n.° | 3 | 5 | 2 | 2 | 2 | 2 | 2 |
风量 | m³/h | 3000 | 4200 | 4200 | 6500 | 8400 | 6500 | 8400 |
消耗功率 | kW | 0.40 | 1.05 | 1.15 | 1.50 | 1.80 | 1.50 | 1.80 |
加湿器（选件） |
| 最大蒸汽产量 | kg/h | / | / | 5 | 5 | 5 | 5 | 5 |
额定功率 | kW | / | / | 3.75 | 3.75 | 3.75 | 3.75 | 3.75 |
额定电流 | A | / | / | 6.00 | 6.00 | 6.00 | 6.00 | 6.00 |
电加热器（选件） |
| 额定功率 | kW | / | / | 6.00 | 6.00 | 9.00 | 9.00 | 9.00 |
额定电流 | A | / | / | 9.10 | 9.10 | 13.70 | 13.70 | 13.70 |
噪声等级2) | dB(A) | 65 | 69 | 68 69 | 71 | 69 | 71 |
尺寸一重量 |
| 长 | mm | 300 | 300 | 600 | 600 | 600 | 600 | 600 |
宽(厚）3） | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
高 4） | mm | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
重量 | kg | 158 | 196 | 240 | 286 | 320 | 294 | 345 |
电气参数 |
| 电源 | 380V-50Hz-3F+N+PE |
满负荷电流 | A | 9.2 | 16.5 | 22.9 | 30.8 | 39.8 | 33.5 | 37.1 |
断路器规格 | A | 16 | 25 | 32 | 63 | 63 | 50 | 63 |
室内机电缆规格5) | mm2 | 5*4 | 5*6 | 5*6 | 5*10 | 5*10 | 5*10 | 5*10 |
室外机电缆规 | mm2 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 | 3*1.5 |
格标准冷凝器 |
| 数量 | n.° | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
型号 | RCS | 19 | 35 | 35 | 52 | 74 | 29 | 35 |
|
|
|
|
|
|
|
|
|
|
|
1 ) 回风条件：干球38℃,20%RH
2 ) 声压级测试在距机组1m开阔地带
3）厚度为机组标准厚度,另可根据实际服务器机柜尺寸设计
4）机组净高2000mm
5）电缆规格仅供参考，如有其他需要请与超特科技公司联系
6）蒸汽加湿器、加热器规格可选，如有需要请与超特科技公司联系
7）如所需数据未在表中列出，请与超特科技公司联系
标准冷凝器 RCS-标准机型
型号 | 风量 | 风机 | 噪音 | 电源 | A | B | C | D | 接口尺寸 | 重量 |
RCS/RCS.A | l/s | n° | d. | kw | A | rpm | dB(A) * | v | mm | mm | mm | mm | mm | kg |
10 | 870 | 1 | 450 | 0.23 | 1.2 | 1250 | 45 | 220/1 | 940 | 771 | 400 | 790 | 16/ 16 | 33 |
12 | 995 | 1 | 450 | 0.23 | 1.2 | 1320 | 45 | 220/1 | 940 | 771 | 400 | 790 | 19/ 16 | 34 |
14 | 1150 | 1 | 500 | 0.33 | 1.85 | 1140 | 46 | 220/1 | 1040 | 822 | 440 | 850 | 19/ 16 | 43 |
16 | 1250 | 1 | 500 | 0.33 | 1.85 | 1230 | 46 | 220/1 | 1040 | 822 | 440 | 850 | 22/ 19 | 44 |
19 | 1450 | 1 | 500 | 0.33 | 1.85 | 1320 | 47 | 220/1 | 1040 | 822 | 440 | 850 | 28/ 22 | 46 |
24 | 1860 | 1 | 630 | 0.55 | 2.9 | 890 | 47 | 220/1 | 1040 | 974 | 580 | 960 | 28/ 22 | 61 |
26 | 2120 | 1 | 630 | 0.55 | 2.9 | 890 | 48 | 220/1 | 1240 | 974 | 580 | 960 | 28/ 22 | 69 |
29 | 2200 | 1 | 630 | 0.55 | 2.9 | 890 | 49 | 220/1 | 1240 | 1076 | 580 | 960 | 28/ 22 | 73 |
35 | 2300 | 1 | 630 | 0.55 | 2.9 | 900 | 50 | 220/1 | 1240 | 1178 | 580 | 960 | 28/ 22 | 79 |
45 | 2670 | 1 | 630 | 0.55 | 2.9 | 900 | 50 | 220/1 | 1300 | 1076 | 580 | 960 | 28/ 22 | 87 |
52 | 3330 | 2 | 630 | 1.10 | 5.8 | 860 | 50 | 220/1 | 2140 | 873 | 580 | 960 | 35/ 28 | 120 |
58 | 3728 | 2 | 630 | 1.10 | 5.8 | 860 | 52 | 220/1 | 2140 | 974 | 580 | 960 | 35/ 28 | 128 |
66 | 4230 | 2 | 630 | 1.10 | 5.8 | 890 | 53 | 220/1 | 2140 | 974 | 580 | 960 | 35/ 28 | 139 |
74 | 4717 | 2 | 630 | 1.10 | 5.8 | 900 | 54 | 220/1 | 2140 | 1076 | 580 | 960 | 35/ 28 | 148 |
83 | 5338 | 2 | 630 | 1.10 | 5.8 | 900 | 54 | 220/1 | 2540 | 1076 | 580 | 960 | 42/ 28 | 170 |
89 | 5780 | 3 | 630 | 1.65 | 8.7 | 860 | 55 | 220/1 | 2850 | 1076 | 580 | 960 | 42/ 28 | 194 |
96 | 6179 | 3 | 630 | 1.65 | 8.7 | 860 | 56 | 220/1 | 3240 | 1076 | 580 | 960 | 42/ 28 | 211 |
112 | 7199 | 3 | 630 | 1.65 | 8.7 | 890 | 56 | 220/1 | 3240 | 1076 | 580 | 960 | 42/ 28 | 224 |
120 | 7674 | 3 | 630 | 1.65 | 8.7 | 900 | 56 | 220/1 | 3540 | 1076 | 580 | 960 | 54/ 35 | 241 |
145 | 9800 | 4 | 630 | 2.20 | 11.6 | 900 | 58 | 220/1 | 4040 | 1076 | 580 | 960 | 54/ 35 | 287 |
注：声压级测试为开阔区域距离室外机10米、高1米的自由区域
